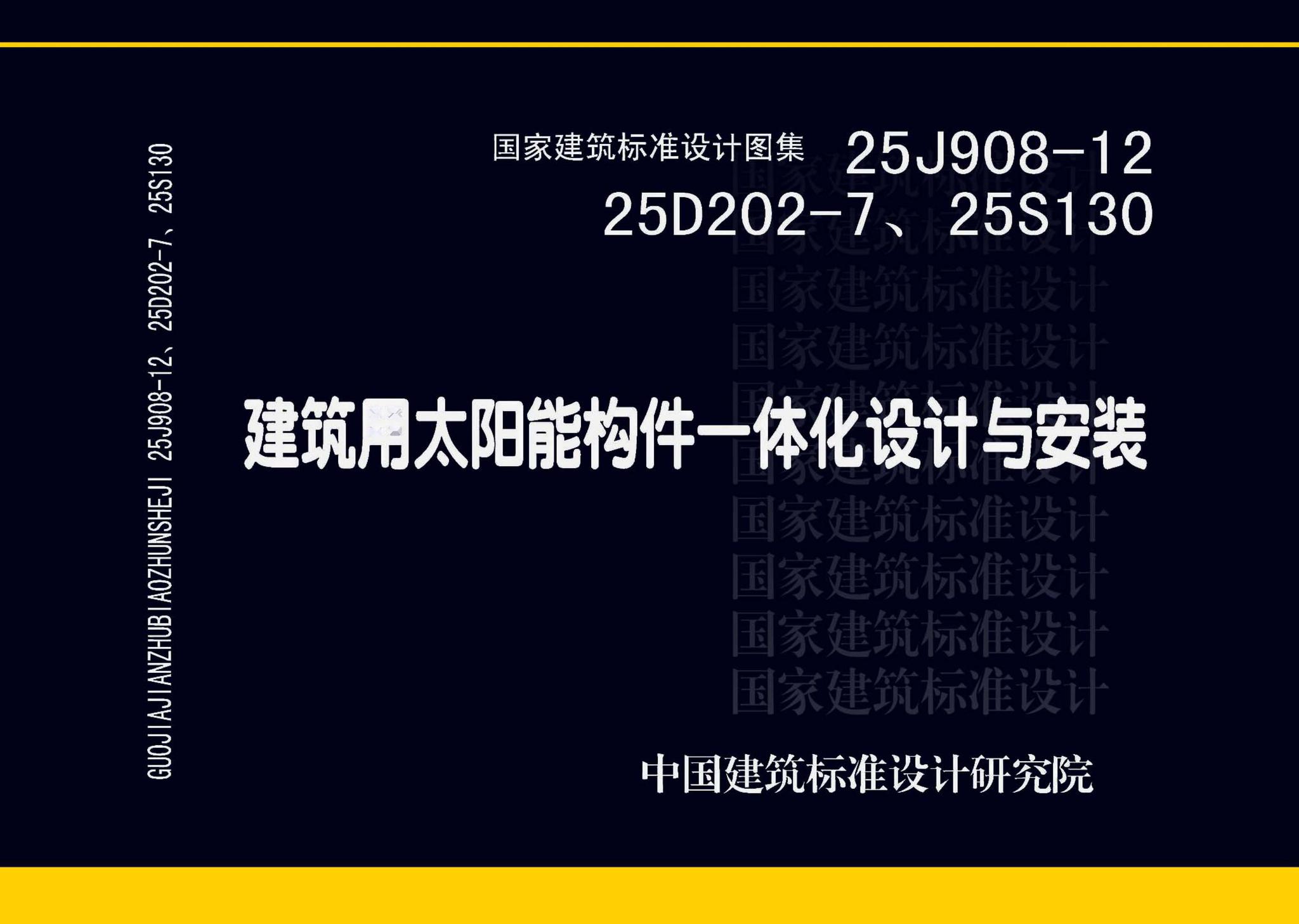

25J908-12、25D202-7、25S130 建筑用太阳能构件一体化设计与安装

标准介绍：25J908-12、25D202-7、25S130 建筑用太阳能构件一体化设计与安装

本图集为新编图集。适用于新建、扩建民用和工业建筑中光伏构件和太阳能集热器构件与建筑一体化设计与安装。既有建筑改造时，可参照本图集。本图集设计人员可直接选用，施工人员可照图施工。

主要内容包括太阳能构件与建筑一体化设计的选型、不同安装部位的构造节点等。太阳能构件包括光伏构件和太阳能集热器构件。具体包括光伏和光热构件一体化设计的基本要求、构件选用，建筑、结构、安装构造、安全措施等设计内容。光伏构件安装在屋面、采光顶、幕墙、外墙、遮阳等部位的节点详图和太阳能集热器构件安装在平屋面、瓦屋面、阳台栏板等部位的节点详图等。本图集应与15D202-4《建筑一体化光伏系统电气设计与施工》和15S128《太阳能集中热水系统选用与安装》配合使用。

为了实现“双碳”目标，推进低碳技术的更广泛应用，图集给出了基于年最高发电效率和最大装机量两种设计思路的光伏发电减排量快速计算方法。

为简化计算，减轻设计负担，图集还提供了光伏和光热计算小程序，全国不同地区主要城市单位面积光伏装机功率速算表、太阳能集热器年最高集热量安装倾角及最小安装间距推荐表等内容。

图集编号：25J908-12、25D202-7、25S130
图集名称：建筑用太阳能构件一体化设计与安装
发布日期：2025-08-01
实施日期：2025-08-01
主编单位：中国建筑设计研究院有限公司 中国建筑标准设计研究院

编制说明 8 光伏构件 10 光伏构件一体化设计与安装说明 10 光伏发电并网系统示意图 21 光伏发电离网系统示意图 22 光伏构件安装位置索引 23 瓦屋面光伏构件镶嵌式安装 24 瓦屋面光伏构件附加式安装 26 光伏瓦构件对缝式安装 27 光伏瓦构件错缝式安装 29 光伏瓦构件鳞式安装 31 金属屋面光伏构件粘接式安装 33 金属屋面光伏构件支座压块式安装 35 金属屋面光伏构件支架压块式安装 36 金属屋面光伏构件榫卯压块式安装 37 金属屋面光伏构件夹具式安装 38 单层非透光U型玻璃光伏构件屋面安装 40 双层非透光U型光伏构件玻璃屋面安装 41 采光顶光伏构件安装 42 采光顶光伏构件隐框安装 43 采光顶光伏构件明框安装 45 采光顶光伏构件点式安装 47 隐框幕墙光伏构件安装 48 单元式幕墙光伏构件安装 49 点式幕墙光伏构件安装 50 点式呼吸幕墙光伏构件安装 51 幕墙U型玻璃光伏构件安装 52 墙面光伏构件安装 54 遮阳光伏构件隐框安装 56 遮阳光伏构件点式安装 57 遮阳光伏构件百叶式安装 58 光伏区域常用安全标志表 59 集热器构件 60 集热器构件一体化设计与安装说明 60 平屋面集热器构件安装 66 瓦屋面集热器构件嵌入式安装 68 瓦屋面集热器构件架空式安装 69 封闭阳台阳台栏板集热器构件一体式安装 70 不封闭阳台阳台栏板集热器构件一体式安装 72 阳台栏板集热器构件垂直安装 73 集热器构件同程连接示意图 74 集热器构件异程连接示意图 75 集热器构件卡箍式连接、金属波纹管螺纹连接示意图 76 集热器构件卡套式连接示意图 77 屋面太阳能热水系统管道安装(①~③) 78 屋面太阳能热水系统管道安装(④~⑥) 79 附录 80 附录A 单位面积光伏装机功率速算表 80 附录B 主要城市光伏单位装机功率年发电量速查表 84 附录C 主要城市年设计用气象参数 86 附录D 光伏发电量、倾斜面太阳辐照量及系数、光伏装机功率计算 87 附录E 部分城市不同类型建筑单位平均日耗热量速查表 92 附录F 热水用水定额表 99 附录G 部分城市太阳能集热器冷水计算温度表 100 附录H 部分城市太阳能集热器年最高集热量安装倾角及最小安装间距推荐表 101 附录I 太阳能集热系统集热器总面积计算 102 相关技术资料 105
